    Картографія
    kliericДата: Понеділок, 12.12.2011, 03:01 | Повідомлення # 21
    Осавул
    Група: Модератори
    Повідомлень: 152
    Нагороди: 0
    Статус: Offline
    У картографії сумнівадзе, а ось в навчальній програмі не сумнівадзе!

    Repetitio est mater studiorum

    YuriusДата: Понеділок, 12.12.2011, 17:02 | Повідомлення # 22
    Козак
    Група: Надійні люди
    Повідомлень: 28
    Нагороди: 0
    Статус: Offline
    Quote (Benedukt)
    А багато нового в картографії придумали за останній рік а?

    ДСТУ biggrin



    XRaySpiRtДата: Понеділок, 12.12.2011, 22:45 | Повідомлення # 23
    Сотник
    Група: Надійні люди
    Повідомлень: 108
    Нагороди: 0
    Статус: Offline
    Quote (Yurius)
    ДСТУ

    що ДСТУ?)



    number13Дата: Субота, 17.12.2011, 12:33 | Повідомлення # 24
    Джура
    Група: Надійні люди
    Повідомлень: 7
    Нагороди: 0
    Статус: Offline
    Добрий день! Василь Михайлович, на екзамені з картографії будуть такі завдання:
    - Побудувати за картою гістограму розподілу рельєфу;
    - Виконати арифметичні дії з двома системами ізоліній.
    Напишіть будь ласка як розв'язати ці завдання.

    lagaoДата: Субота, 17.12.2011, 16:01 | Повідомлення # 25
    Admin
    Група: Адміністратори
    Повідомлень: 408
    Нагороди: 1
    Статус: Offline
    number13, прикольно, тобто це завдання, які ви ніколи на парах не розв'язували? і Корбутяк вас хоче завалити на іспиті? cry чи Остапчук?

    friendДата: Субота, 17.12.2011, 18:35 | Повідомлення # 26
    Чотар
    Група: Адміністратори
    Повідомлень: 52
    Нагороди: 0
    Статус: Offline
    Корбутяк хоче завалити

    friendДата: Субота, 17.12.2011, 19:50 | Повідомлення # 27
    Чотар
    Група: Адміністратори
    Повідомлень: 52
    Нагороди: 0
    Статус: Offline
    Гістограм ми дійсно не робили.

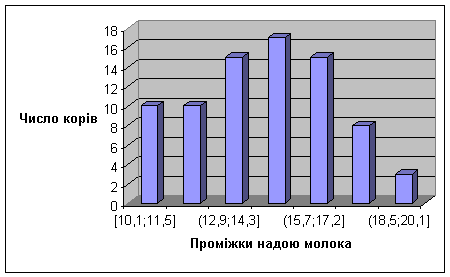

    Приклад гістограми для корів (без натяків smile - просто хороший приклад підвернувся )



    Отже, гістограма — спосіб графічного представлення табличних даних. У випадку з коровами по гістограмі можна визначити, що 10 корів (вісь У) дають молока від 10,1 до 11,5 л (вісь Х). Теж 10 корів дають від 11.5 до 12,9 л. Потім, 15 корів дають від 12.9 до 14,3 л. Найбільшу групу (17 корів) становлять такі, що "наливають" від 14,3 до 15,7 л. І так далі..

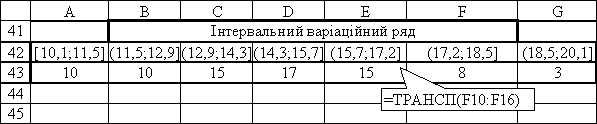

    Перед побудовою гістограми попередньо формується таблиця, в якій кожному заданому інтервалу надоїв відповідає певна кількість корів.


    Для гістограми розподілу рельєфу складаємо таку ж таблицю. Але перед тим послідовно вимірюємо довжини всіх горизонталей на заданій ділянці (це може бути водозбірна площа або ж просто майданчик ), їх сума складе 100%. Відповідно, ми зможемо знайти відсоток, що припадає на кожну окрему горизонталь.
    Далі, будуємо гістограму:по осі Х - висота горизонталі, по У - її відсоток у сумарній довжині.

    Якщо горизонталей багато, то ми можемо згрупувати їх за висотами, наприклад 120-130; 130-150 і т. д. І вже для груп робити гістограму

    Подібним чином можна будувати гістограми для перерізів рельєфу.

    friendДата: Субота, 17.12.2011, 19:59 | Повідомлення # 28
    Чотар
    Група: Адміністратори
    Повідомлень: 52
    Нагороди: 0
    Статус: Offline
    Quote (number13)
    Виконати арифметичні дії з двома системами ізоліній.

    Це ми робили, називалось воно "додавання та віднімання поверхонь"

    На точках перетину горизонталей записуємо їх суму (додавання поверхні) або різницю (віднімання). Отримуємо масив точок, інтерполюючи між якими, отримуємо нову поверхню.
    Одна поверхня - це, як правило, існуюча пов. землі. Інша - проектна поверхня (у нас це було поле для гольфу cool ). Віднімання проектної поверхні від існуючої дасть нам поверхню виїмок та насипів. Тобто буде видно,що на конкретній точці товща насипного грунту становитиме, напр., 8,5 м., або, можливо, треба буде знімати грунт

    friendДата: Субота, 17.12.2011, 20:06 | Повідомлення # 29
    Чотар
    Група: Адміністратори
    Повідомлень: 52
    Нагороди: 0
    Статус: Offline
    Ну, і питання до 4 курсу.
    Визначіть середньозважений (середній) ухил (нахил, похил) для річки довжиною 100 км, якщо із них 20 км - і=0,001; 50 км - і=0,003; 30 км - і=0,01

    number13Дата: Субота, 17.12.2011, 21:14 | Повідомлення # 30
    Джура
    Група: Надійні люди
    Повідомлень: 7
    Нагороди: 0
    Статус: Offline
    Василь Михайлович, велике вам дякую! Допомогли розібратись.

    Додано (17.12.2011, 21:14)
    ---------------------------------------------

    Quote (lagao)
    і Корбутяк вас хоче завалити на іспиті? cry чи Остапчук?

    Сергій Миколайович вирішив нас завалити sad

    RAVeДата: Неділя, 18.12.2011, 23:53 | Повідомлення # 31
    Джура
    Група: Надійні люди
    Повідомлень: 2
    Нагороди: 0
    Статус: Offline
    Quote (friend)
    Визначіть середньозважений (середній) ухил (нахил, похил) для річки довжиною 100 км, якщо із них 20 км - і=0,001; 50 км - і=0,003; 30 км - і=0,01

    Находимо ваги для кожної ділянки:
    P1=20/100=0,2, P2=50/100=0,5, Р3=30/100=0,3.
    А середньозважений ухил - це сума добутків ухилів і ваг поділених на суму ваг. (0,001*0,2+0,003*0,5+0,01*0,3)/1=0,0047
    Я правильно думаю? Бо, якщо я на такій примінивній задачі зафейлився, то не здати мені екзамен ))

    friendДата: Четвер, 22.11.2012, 13:37 | Повідомлення # 32
    Чотар
    Група: Адміністратори
    Повідомлень: 52
    Нагороди: 0
    Статус: Offline
    РИСУНКИ з лекції по картографічних методах досліджень (відбулася 13.11.2012, презентація pptx)
    download

    friendДата: Четвер, 29.11.2012, 00:46 | Повідомлення # 33
    Чотар
    Група: Адміністратори
    Повідомлень: 52
    Нагороди: 0
    Статус: Offline
    Теми лабораторних робіт і максимальна кількість балів за них
    Go

    friendДата: Четвер, 29.11.2012, 00:49 | Повідомлення # 34
    Чотар
    Група: Адміністратори
    Повідомлень: 52
    Нагороди: 0
    Статус: Offline
    Еліпси спотворень для різних проекцій

    friendДата: Четвер, 29.11.2012, 00:52 | Повідомлення # 35
    Чотар
    Група: Адміністратори
    Повідомлень: 52
    Нагороди: 0
    Статус: Offline
    Хороший матеріал
    http://www.giscraft.ru/info/cs/cs.shtml

    XRaySpiRtДата: Четвер, 06.12.2012, 18:11 | Повідомлення # 36
    Сотник
    Група: Надійні люди
    Повідомлень: 108
    Нагороди: 0
    Статус: Offline
    Quote (friend)
    Хороший матеріал http://www.giscraft.ru/info/cs/cs.shtml

    Доступно розказано!
